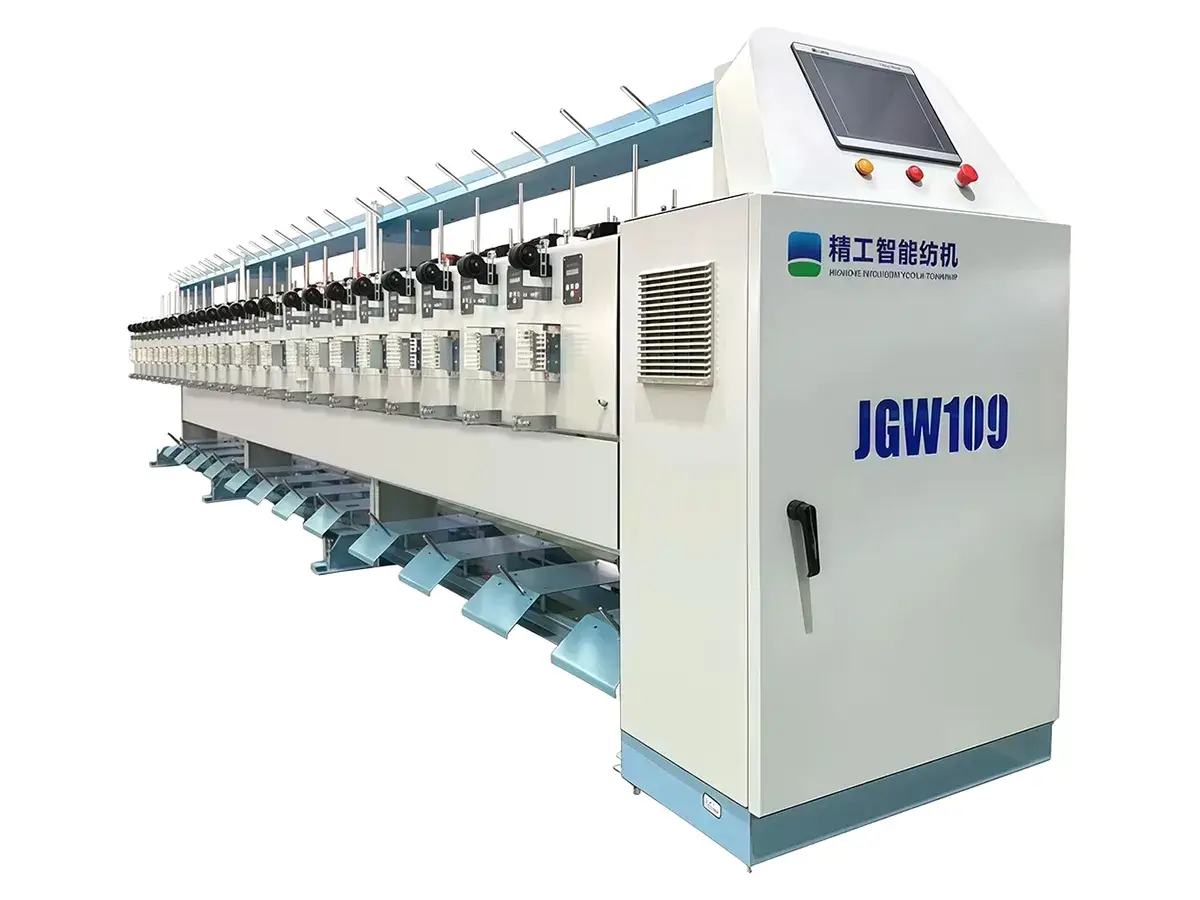

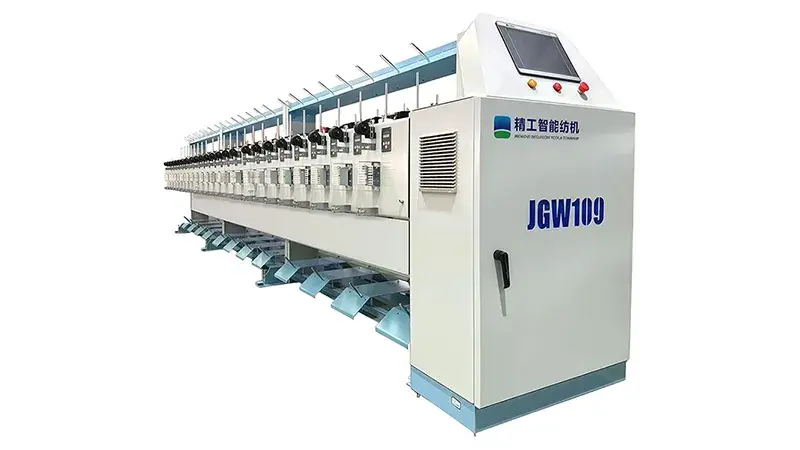

JGW109C ماكينات لف وتجميع خيوط الغزل
Yarn Winding Machine
ماكينة لف وتجميع خيوط الغزل JGW109C تستخدم كآلة تحضير أولية لآلات التغطية، وآلات لف الخيوط الفاخرة، ومعدات النسيج المماثلة. وهي مناسبة للف مواد الخيوط مثل الألياف الكيميائية والخيوط المخلوطة في عبوات لمزيد من المعالجة.
تعتمد آلة لف الخيوط نظام تحكم مستقل أحادي المغزل، حيث يتم تشغيل كل من آلية توجيه الخيوط والمغزل بشكل منفصل. يتيح هذا التصميم الكهروميكانيكي المتكامل عملية لف مستقرة وتحكم مرن أثناء الإنتاج. فهو يحافظ على استقرار اللف، ويضمن شد ثابت للخيوط، ويساعد على تشكيل حزم متجانسة للمرحلة الإنتاجية التالية في عمليات النسيج.
تستخدم آلة الغزل JGW109C كآلة لف أولية لآلات تغطية الخيوط وآلات لفّ الخيوط الفاخرة. وهي مناسبة للفّ مواد الخيوط مثل الألياف الكيميائية والخيوط المخلوطة قبل إجراء المزيد من المعالجة.
| تصميم الماكينة | مزدوج الجوانب، أحادي الطبقة |
| عدد المغازل | 96 (حتى 16 مغزل لكل قسم) |
| خطوة المغزل | 245mm |
| سرعة دوران المغزل | أقل من 14400 لفة في الدقيقة |
| سرعة اللف | أقل من 1600 متر في الدقيقة |
| نمط التحكم | التحكم المستقل في المغزل |
| حجم بكرة اللف | النوع المستقيم 140 × φ84 × φ36 مم (اختياري) النوع المستقيم 165 × φ84 × φ36 مم (اختياري) النوع المخروطي 135 × φ76 × φ36 مم (اختياري) النوع المخروطي 150 × φ76 × φ36 مم (اختياري) |
| القدرة التركيبية | 23.04kW |

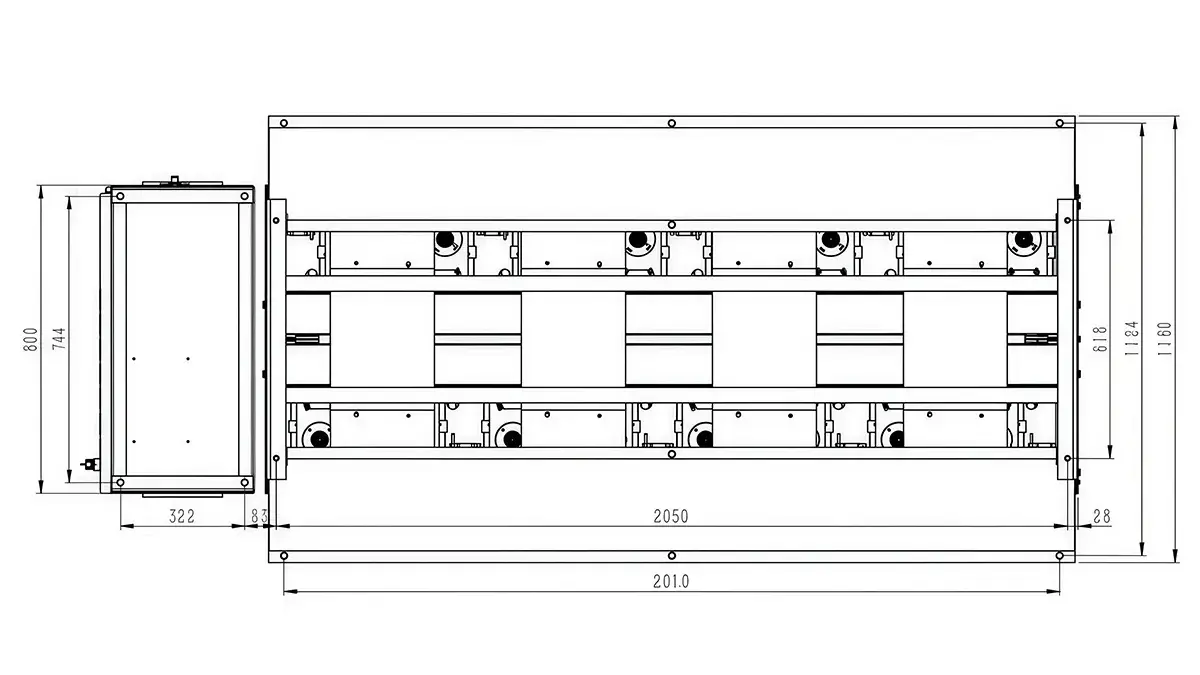

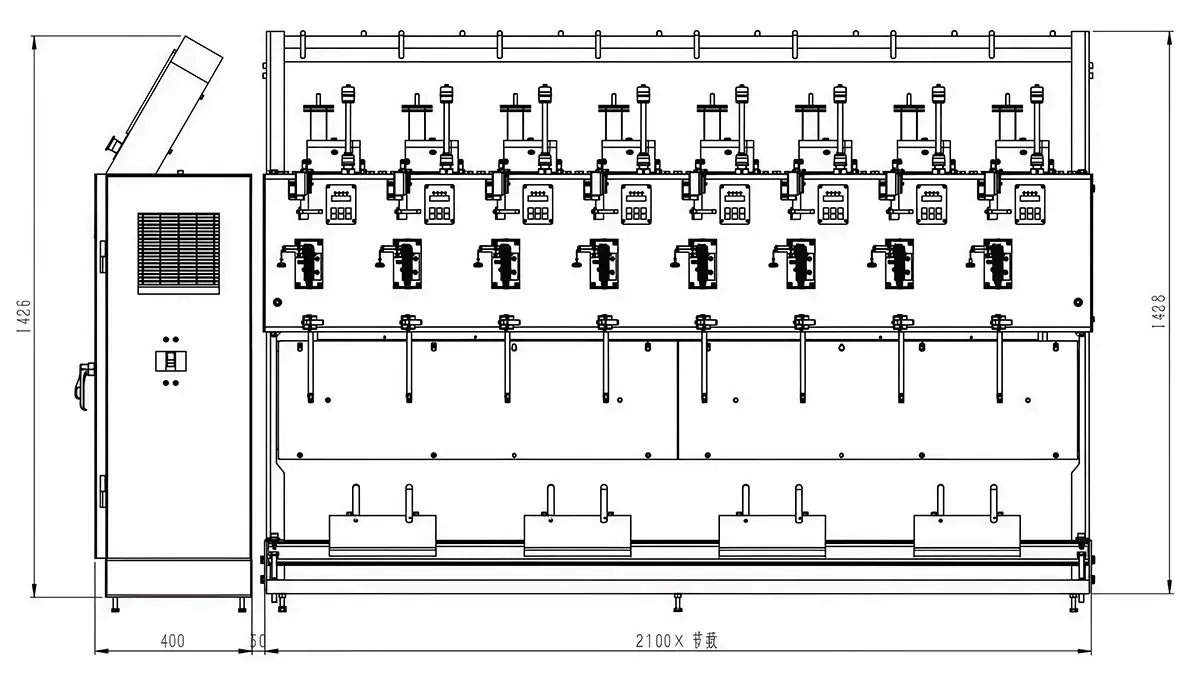

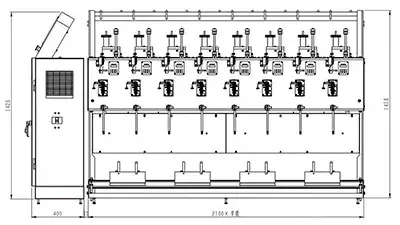

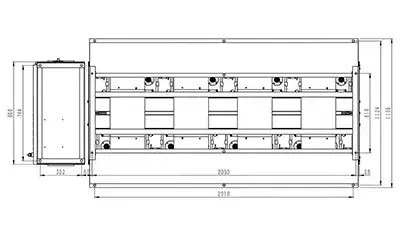

| الأبعاد | 12820×1150×1500mm |
-

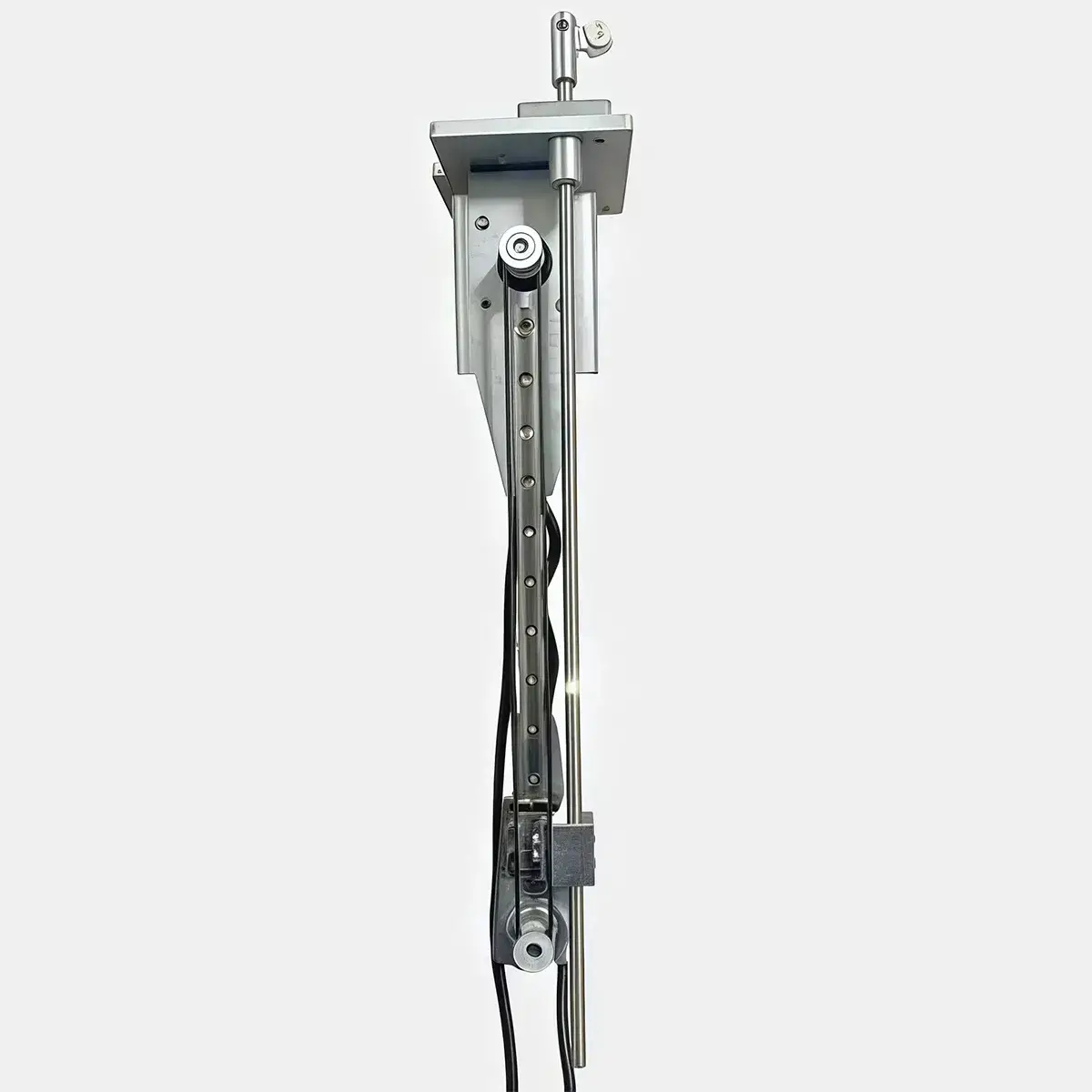

وحدات دليل الخيوط المستقلةتم تجهيز كل مغزل بهيكل توجيه خيوط مستقل، مما يسمح بتشكيل خيوط أكثر مرونة ويساعد على تحسين جودة الخيوط أثناء اللف.
-

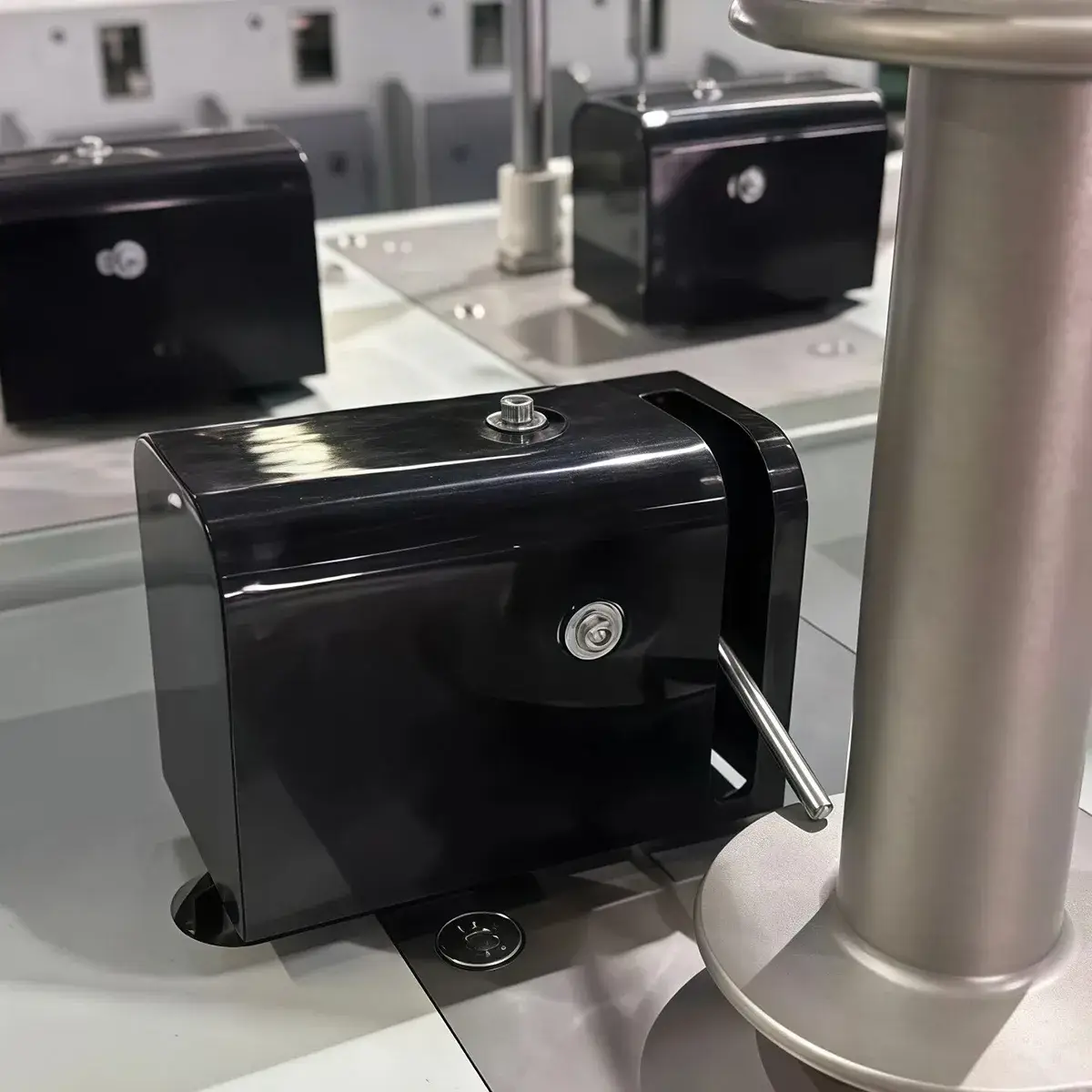

وحدة تشكيل الحوافتتحكم وحدة تشكيل الحواف الدقيق في وضع الخيوط على كل موضع من مواضع المغزل، مما يساعد على تحقيق تشكيل أكثر تجانسًا واستقرارًا للعبوات.
-

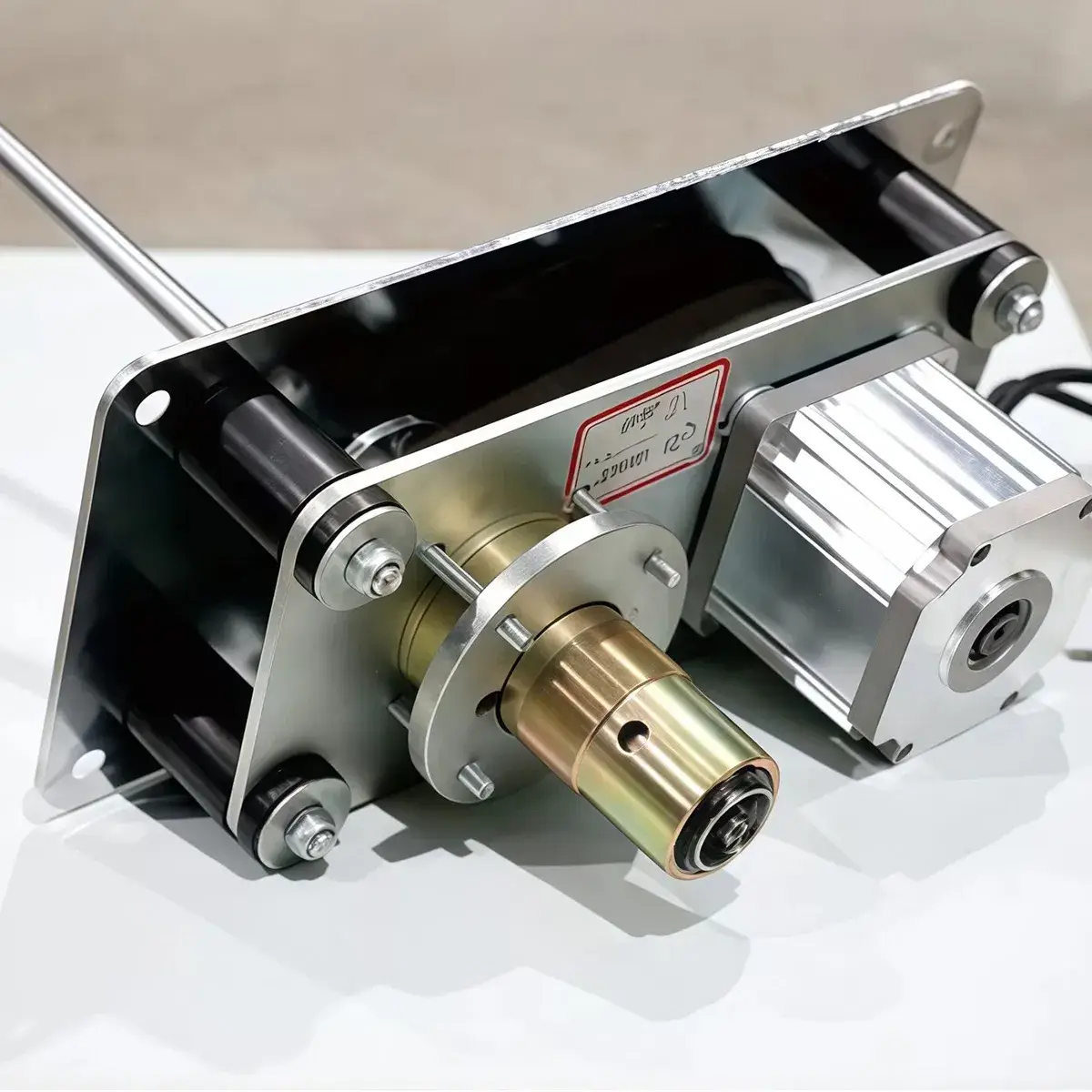

محرك مخصصتعمل محركاتنا المصممة خصيصاً بسرعات تصل إلى 6000 دورة في الدقيقة. يقلل التصميم بدون فرش من التآكل والضوضاء، ويطيل عمر الخدمة. توفر مستشعرات هول المدمجة بيانات دقيقة عن سرعة المحرك وموضعه، مما يتيح تحكم دقيق في السرعة والموقع. وبالإضافة إلى جهاز التشفير، يحافظ النظام على دوران ثابت حتى في ظل الأحمال المتغيرة.
-

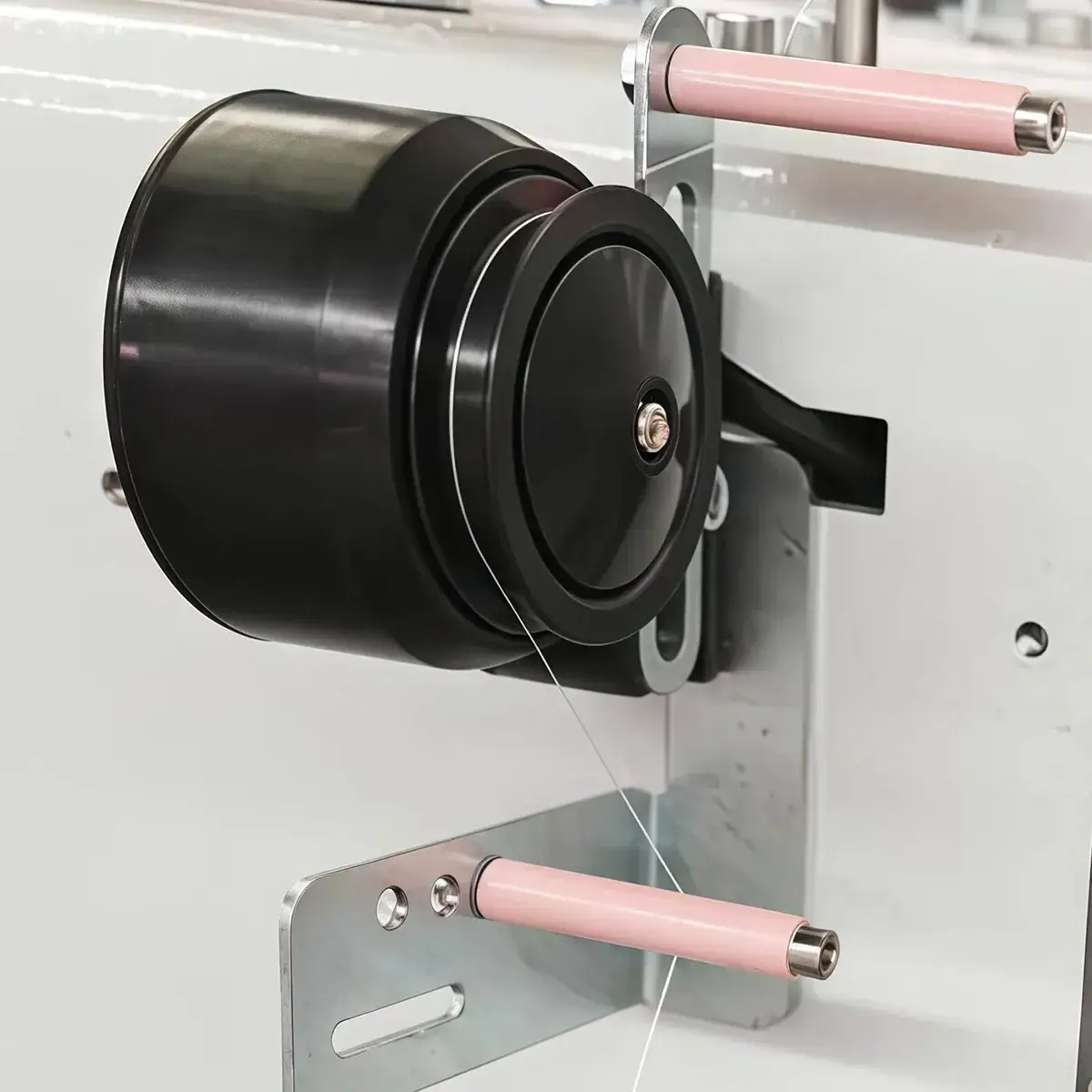

نظام بكرات التوجيهتقوم بكرات التوجيه المصنوعة من النايلون عالي المتانة بمراقبة شد الخيوط وسرعة التشغيل أثناء الإنتاج. وتعالج البيانات المجمعة من خلال خوارزميات تحكم للمساعدة في تحسين تشكيل حزمة الخيوط.
